卷揚啟閉機廠家-山東水利卷揚啟閉機廠家固定卷揚式啟閉機是大、中型水電廠廣泛應用的一種閘門啟閉機形式，它采用鋼絲繩作為牽引構件，吊具的重量雖不大，但閘門的提升高度相當大，同時裝有多支滑輪組，可以產生相當大的牽引力。

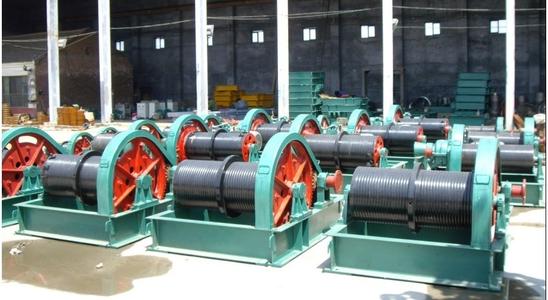

固定式卷揚啟閉機

一、起升機構

1、固定式卷揚式啟閉機由起升機構和機架組成。

2、起升機構的作用：使需要啟、吊的重物獲得升、降運動。

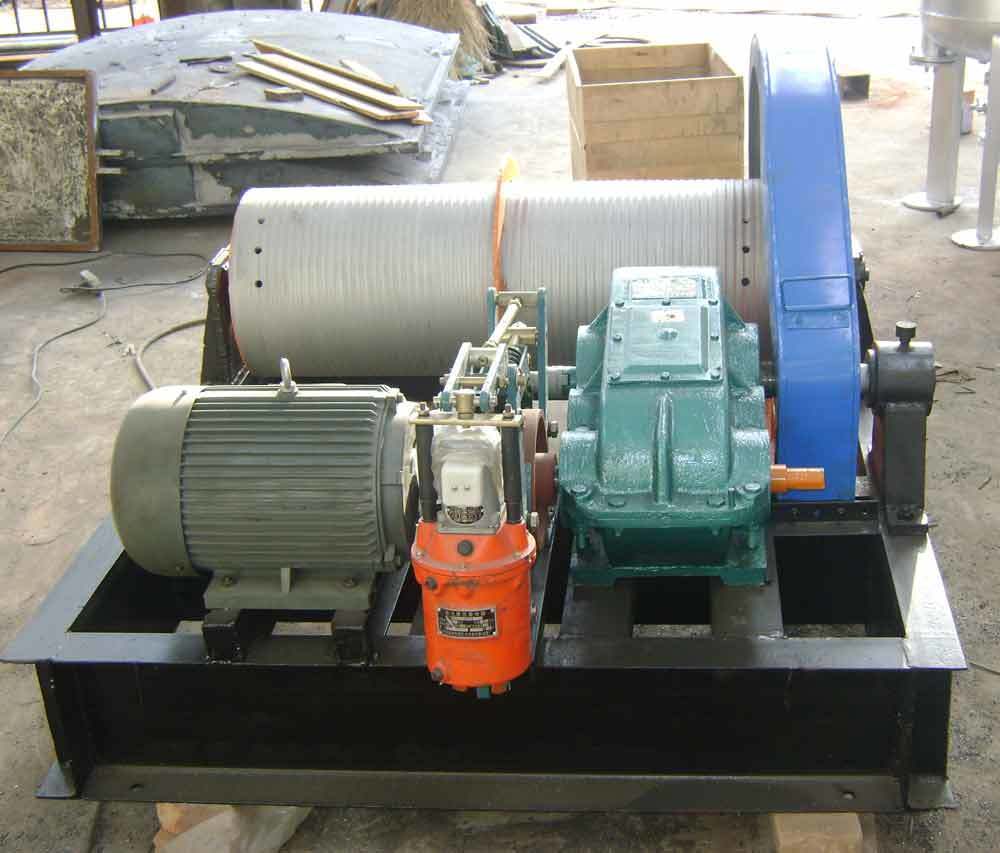

3、起升機構的組成：電動機、減速器、卷筒、鋼絲繩、滑輪組超載限制器、限位開關、行程指示器等組成。



（一）起升機構的整體布置：取決于閘門的吊點數和驅動方式。

1、單吊點的總體布置：可分同軸和展開式兩種。

1）同軸線布置：電動機和卷筒的軸線是重合的。

優點：結構緊湊。缺點：維護和檢修不方便。



展開式布置：電動機和卷筒的軸線是平行的。

特點：（1）增設了一個開式齒輪，以調節傳動比和拉開電動機與卷筒的中心距。




2、雙吊點啟閉機起升機構的總體布置

1）集中驅動的雙吊點起升機構 用一臺電動機，通過一套傳動裝置驅動兩個卷筒的傳動方式稱集中驅動。（小車行走機構）

2）分別驅動的雙吊點起升機構 兩臺電動機，各通過一套傳動裝置分別驅動各自的卷筒，并用聯軸器將兩側卷筒同步轉動。從而達到兩側吊耳同步移動。
